TSC系列可控硅投切開關

概況

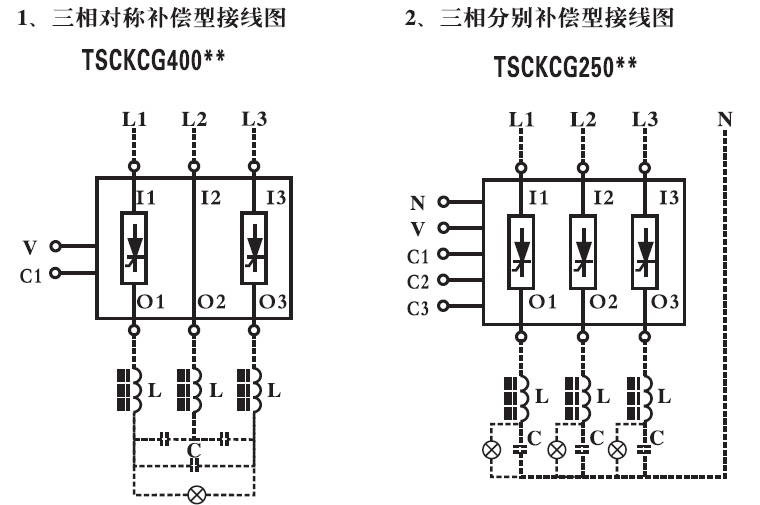

TSCKCG系列晶閘管可控硅功率模塊是一種新型的可控硅控制電容投切開關，即TSCKCG動態投切開關，具有電壓過零時刻投入，投切無涌流；電流過零時刻切除，不產生高壓；全波導通不產生附加的諧波，工作無噪音運行穩定可靠、缺相保護、接線端子過溫度保護、是替代交流接觸器的一種新型開關。TSC系列功率模塊集成了晶閘管、觸發板、散熱器、軸流風機、溫度控制、接線端子等，用戶使用時只須上端接電源，下端接電容，二次端接控制器輸出，拉閘門接線簡潔，安裝方便。用于動態補償的電容投切。

安裝簡單，接線方便，可控硅采用進口，保證可控硅的使用的壽命和年限。

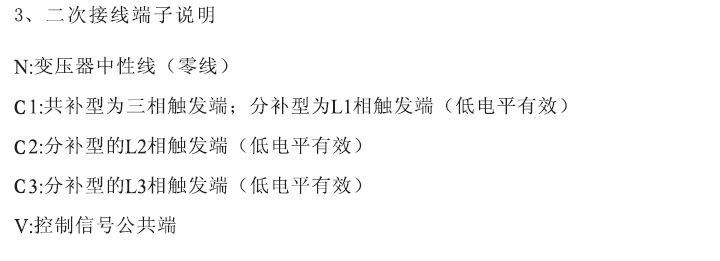

電氣結構主要大功率反并聯晶閘管模塊、隔離電路、觸發電路、同步電路、保護電路、驅動電器組成。控制邏輯電壓0V（截止）、-12V（導通）。

※技術參數
◇額定電壓：0.4KV、660V 系統
◇額定電流：57A ~ 500A
◇晶閘管耐壓：≥ 1800V  、4000V
◇電抗選配：電抗率選配：7%、14%。電容額定電壓400V~ 1.2KV.
◇常用規格：三相電容30kvar、50Kvar、60Kvar、70Kvar、80Kvar 型，單相電容5kvar型、10kvar、20Kvar 型

◇共補型工作：自帶AC220V、分補型工作：自帶AC380V

◇控制電壓：DC 0-3V截止、DC 6-12-16V導通、導通電流0.8-2.1-2.9mA:

◇響應速度：50HZ.20mS

◇使用壽命：1000萬次

◇海拔高度：4000M以下

◇額定頻率：45-65HZ

◇電網諧波：電壓諧波畸變率8%

◇散熱風機動作溫度（測溫點散熱器底部）：55±5度

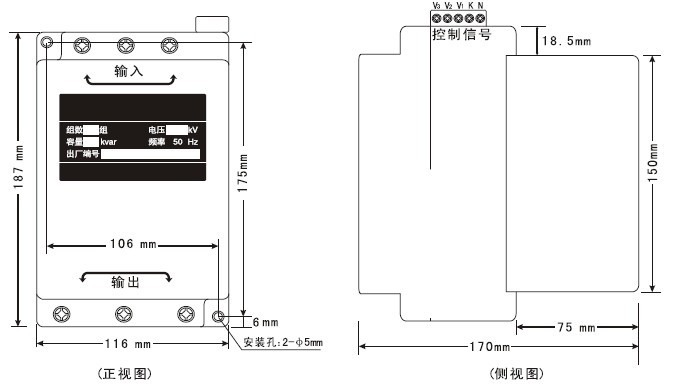

產品外形尺寸圖

選型表格（動態補償成套投切開關）

型號說明：TSCKCG-系統電壓/控制電容容量           系統電壓400V

型號說明：TSCKCG-系統電壓/控制電容容量           系統電壓690V
